شیر کشویی زبانه لاستیکی

شیر کشویی زبانه لاستیکی

Gate Valve Soft Sealing Type



نوع محصول : شیر کشویی،


کاربرد محصول : شبکه آتشنشانی، انتقال آب، کشاورزی، فاضلاب، تصفیه خانه آب، موتورخانه، کاربردهای صنعتی، شبکه توزیع،
نوع سيال: آب دریا، آب خام، آب آشامیدنی، آب گرم، روغن، فاضلاب،
جنس بدنه: انواع استنلس استيل، آلومینیوم برنز، نیکل آلومنیوم برنز، انواع فولاد ها، انواع چدن داکتيل،
جنس ديسک: انواع فولاد ها، انواع چدن داکتیل،
جنس لاستیک : NBR، EPDM،
درجه حرارت : °C up to70
سايز : mm 400 - 50
فشار : bar 16 - 6
قيمت:


توضيحات :

طراحی شیر مطابق با استاندارد : DIN 3352 – Part 4
ابعاد فلنج های اتصال مطابق با استاندارد: DIN EN 2501) 2 - DIN 1092)
فلنج تا فلنج شیر مطابق با استاندارد: (DIN EN 558 – 1) series 14/15 (DIN 3202 – F4 & F5)

مشخصات شیر :
استفاده از زبانه لاستیکی با هسته چدنی جهت آببندی بهتر ، بدنه و کلاهک از چدن داکتیل EN- GJS - 400 - 15  مهره ماردون از برنج مخصوص می باشد در ضمن فلنج ها در فشار 10 و 16 بار تا سایز 150 دارای ابعاد و سوراخکاری یکسانی میباشند.

وجوه تمایز شیر کشویی طرح جدید :

به منظور بهینه نمودن عملکرد شیر و سهولت آبندی، شرکت میراب اقدام به طراحی و ساخت شیرهای کشویی طرح جدید کرده است. در این طراحی ضمن رعایت تمام الزامات استانداردی طراحی خاص زبانه لاستیکی جهت سهولت آبندی و پایین آوردن گشتاور شیر یکی از الزامات طراحی بوده است. زبانه لاستیکی این شیر مجهز به راهنماهایی از جنس POM است که این جنس جهت پایین آوردن اصطحکاک و به تبع آن کاهش گشتاور استفاده شده است.

پوشش رنگ:
کلیه قطعات چدنی توسط رنگ اپوکسی پودری آبی (RAL5015 یا RAL5005) بروش الکترواستاتیکی پوشش داده میشوند.



گستره کاربرد :
مورد استفاده برای سیالاتی چون آب خام، آب آشامیدنی، فاضلاب، روغن، هوای فشرده و همچنین تمام گازهای خنثی تا دمای 110درجه سانتی گراد که مطابق با گواهینامه DVGW – G260 میباشد.

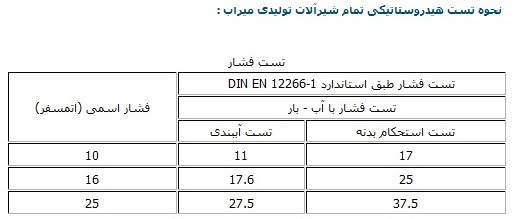

تست فشار طبق استاندارد DIN EN 12266-1

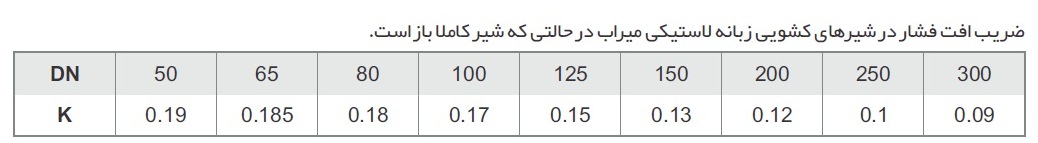

ضریب افت فشار در شیرهای کشویی لاستیکی میراب در حالتی که شیر کاملا باز است.



تصویر و عکس شیر کشویی میراب به صورت برش خورده

طراحی :

در صورت چرخش ماردون در جهت گردش عقربه های ساعت ، شیر کشویی بسته می شود و در جهت مخالف گردش عقربه های ساعت باز می شود.

به علت استفاده از زبانه لاستیکی، با اعمال حداقل گشتاور یک آببندی کامل ایجاد می گردد.

(1) مطابق سفارش با جنس EN-GJS-500-7 نیز ارائه می گردد.

(2) ماتریال این قطعه را می توان بنا به سفارش Cu Zn 35 Ni F 45 تحویل داد.



خرید شیر کشویی آبی رنگ یا شیر فلکه به رنگ آبی

برای خرید فلکه کشویی جهت مصارف آبیاری و سیستم های آبیاری نوین تحت فشار (بارانی و قطره ای) بسیار مناسب است و با توجه به جنس بدنه از چدن نشکن یا داکتیل قیمت هایی بسیار خوب و رقابتی دارد.





کاتالوگ شیر کشویی زبانه لاستیکی

راهنمای نصب و بهره برداری از شیرهای کشویی



* لطفا جهت کسب اطلاعات بیشتر و سفارش محصول با واحد مهندسی فروش شرکت کارون خوزستان تماس حاصل فرمایید.
