شیر توپی یا بال ولو کیتز (KITZ)

شیر توپی یا بال ولو کیتز

Ball Valve KITZ

این نوع شیر در دسته بندی شیرآلات قطع و وصل جریان (on- off) قرار داشته و در حالت نیم باز دچار آسیب خواهند شد. عضو مسدود کننده کانال جریان (کره یا گهگاه نیم کره)، كه بوسيله ساقه شير حرکت 90 درجه ای خواهد داشت وظیفه باز و بسته کردن شیر را بر عهده دارد. بهمین دلیل به آنها شیرهای quarter-turn action و Quick Opening نیز می گویند. در روی توپک سوراخی تعبیه گردیده است که در حالت باز در مسیر کانال جریان قرار خواهد گرفت.

در Ball Valve هايي كه در سيستمهاي فرآيند بكار مي روند ممكن است از عملگرهاي مختلفي به منظور كنترل مستقيم يا از راه دور شير استفاده شود. متداولترين اين عملگرها يا بصورت دستي بوده و يا توسط يك موتور كار مي كنند . شيرهاي دستي داراي يك چرخ يا اهرم دستي مي باشند كه مستقيما از طريق يك گيربكس به ساقه شير وصل مي شود . با حركت ساقه شير به اندازه يك قوس 90 درجه ، شير باز يا بسته مي شود.

Full Bore - Reduce Bore

چنانچه مساحت مجرای عبور سیال ،‌ از مساحت خط لوله كوچكتر باشد (Reduce Bore) نامیده می شود. در حقيقت نوع طراحي داخل بدنه و اندازه مجراي عبوري به گونه اي است كه در حالت باز نيز باعث افت فشار در مسير مي شود. این کاهش مساحت کانال جریان در صورت طراحی غلط، بروزاغتشاش و تلاطم در جریان سیال را در پی خواهد داشت.

همچنین اگر مساحت مجرای عبور سیال ،‌ دقیقاً برابر با مساحت خط لوله باشد (Full Bore) نامیده می شود. این نوع شیر توپی دارای قابلیت پیگ رانی می باشد.

اين شيرها اکثراً دارای سیستم تزریق گریس بوده و در صورت مشاهده نشتي مي توان با تزريق گريسهاي مخصوص آببند اضطراري (EMERGENCY SEAL) آن را آب بندی نمود. این گریس ها عمدتاً پایه سنتتیک (synthetic base) هستند



انواع شیرهای توپی

اين شيرها داراي طراحيهاي متنوع از لحاظ ساختار می باشند.

شیرهای توپی با بدنه چند تکه (Split Body)

بدنه این دسته از شیرهای توپی یک ، دو و یا سه تکه هستند و قطعات به روش اتصال موقت (پیچ و مهره) به هم متصل می شوند. مونتاژ قطعات داخلی از کنار (SIDE ENTRY ) و یا از بالا (TOP ENTRY) می باشد. با عنایت به ساختار درونی و مکانیزم داخلی نیز به دو دسته Floating و Trunnion تقسیم می گردد.

مزایا :

قیمت پایین - مونتاژ و دمونتاژ ساده- سهولت در تعمیر از مزایای این نوع از شیرهای توپی در مقایسه با شیرهای توپی با بدنه تمام جوشی می باشد.

بدنه دوتکه از دو قسمت  زیر تشکیل شده است .

1-BODY

2-BODY CONNECTOR



بدنه سه تکه از سه قسمت زیر تشکیل شده است :

1- BODY

2-  (BODY CONNECTOR   (RIGHT



3- ( BODY CONNECTOR   (LEFT



شیرهای توپی با بدنه تمام جوشی (Fully welded Body)

قطعات بدنه این دسته از شیرهای توپی به روش جوشکاری بهم متصل می شوند. مونتاژ قطعات داخلی از کنار (SIDE ENTRY ) و یا از بالا (TOP ENTRY) می باشد ولی جهت دمونتاژ کردن آن نیاز به بریدن جوش متصل کننده قطعات می باشد. با عنایت به ساختار درونی و مکانیزم داخلی نیز به دو دسته Floating و Trunnion تقسیم می گردد.

مزایا :

قابلیت استفاده در خطوط انتقال زیر زمینی (دفنی) - قابلیت استفاده در فشارهای بالا - طول عمر بالا از مزایای این نوع از شیرهای توپی در مقایسه با شیرهای توپی با بدنه چند تکه می باشد.

انواع شیر توپی از نظر جنس و متریال بدنه :

انواع شیر توپی از نظر جنس و متریال بدنه به چهار نوع فولادی ، استنلس استیل ،پلیمری و برنجی تقسیم می شوند که هر کدام بسته به نوع سیال عبوری کاربرد خاص خود را دارند .

شیرهای توپی برنجی برای سیالاتی مانند گاز شهری که فشار ودمای پایینی دارند و از نظر خورندگی غیر فعال بوده استفاده می شود . رنگ این شیر ها طلایی بوده و دارای بدنه یک تکه میباشند به جهت استفاده فراوان از این نوع شیر ها در خطوط انتقال و توزیع گاز ، شیرهای گازی نامیده شده اند .

ازشیرهای توپی برنجی برای قطع و وصل جریان آب نیز استفاده میشود که اغلب رنگ این شیر ها نقره ای بوده ودارای بدنه ی یک تکه میباشد . اساسا از شیر های بدنه برنجی برای رنج دمایی وفشاری پایین استفاده میگردد.

انواع شیر های توپی فولادی و استنلس استیل در موارد صنعتی و در رنج های فشاری و دمایی بالا مورد استفاده واقع می شوند . برای سیالات عبوری خورنده و یا در صنایع غذایی ، شیر الات توپی استنس استیل کاربرد ویژه دارند . قطع وصل جریان در نوع دستی بوسیله ی یه دسته موسوم به دسته گازی انجام میگردد .

شیر توپی پلیمری معمولا جهت مصارف کشاورزی و آبیاری و یا جهت سیالات خورنده مانند اسید ها مورد استفاده قرار می گیرند . انواع شیر های توپی پلیمری از متریال های مختلف UPVC ,PVC , TUP و P.P تولید می گردند .

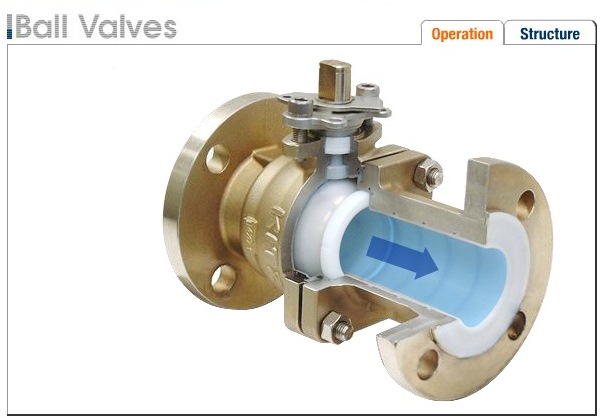

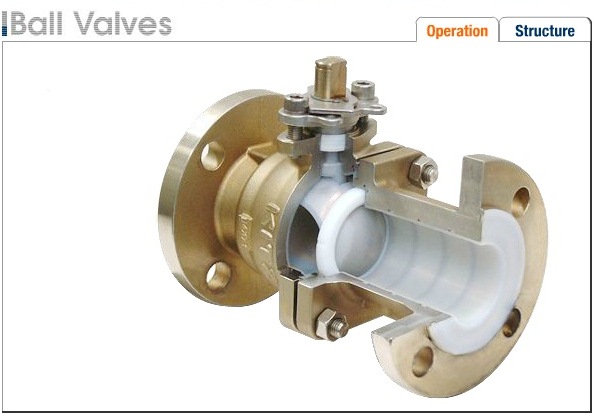

نحوه ی عملکرد شیر توپی یا بال ولو کیتز (KITZ)

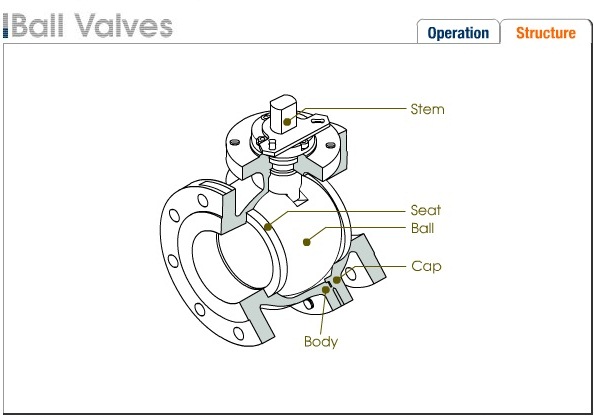

ساختار شیر توپی یا بال ولو کیتز (KITZ)



کاتالوگ شیر بال ولو کیتز (KITZ)
